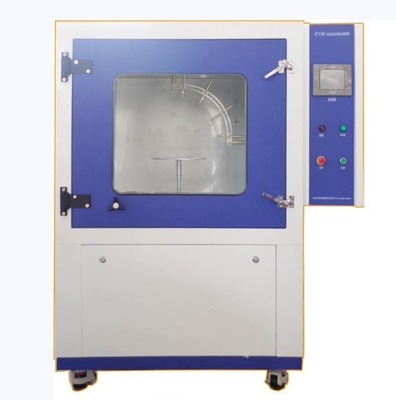

IPX7 Энергоэффективная надежная дождевая испытательная камера для соответствия водонепроницаемым стандартам

Наименование продукта

Водостойкая испытательная камера

Модель продукта

BY-IPX7

Запретить испытания или хранение:

Горячие, взрывоопасные и летучие вещества

Биологические образцы с биологическими характеристиками

Образцы с излучением частиц и высокой способностью к электромагнитным помехам

Образцы, которые могут вызвать высокую прочность и большую долю расширения тела

Применение:

Эта камера испытаний по погружению применяется для испытания погружения защитного слоя оболочки электронного и электрического оборудования, аппаратных средств, части машины,предоставляет иммерсивную среду, в которой реалистичные аналоговые электронные продукты и их компоненты могут быть подвергнуты воздействию во время транспортировки и, чтобы достичь водонепроницаемой производительности различных продуктов.

Эта водонепроницаемая испытательная камера соответствует IEC60529, GB4208 DIN40050-9, ISO20653.Функция испытания используется для проверки продукции класса защиты корпуса IEC (дополнительный тест IP-кода), который изготовлен в соответствии с соответствующими спецификациями стандарта DIN40050 и соответствует соответствующему стандартному методу испытания уровня защиты корпуса.

МТехнические параметры

IPX7

Нижняя точка внешнего корпуса высотой менее 850 мм должна быть менее 1000 мм ниже поверхности воды;

Наивысшая точка наружного корпуса высотой не менее 850 мм должна находиться на 150 мм ниже поверхности воды;

Давление воды: 1000kpa; (контроллер может отображать)

Время испытания не менее 30 минут;

Другие: размер (неопределен)

Стандарт испытаний

SO16750-1-2006 Условия окружающей среды и испытания электрического и электронного оборудования для дорожных транспортных средств (общие правила)

IP-код класса защиты от раковины DIN40050-9

ISO20653 Дорожные транспортные средства - степень защиты (IP-код) - защита электрического оборудования от посторонних предметов, воды и контакта

Код IEC60529 для защиты электрического корпуса

GMW 3172 ((2007)Общие требования к окружающей среде, надежности и производительности транспортного средства

VW80106-2008 Общие условия испытаний электрических и электронных компонентов на автомобилях

QC/T 417.1 ((2001)Соединитель проволочного ремня для транспортных средств Часть 1

ГБ4208 Ограничение на содержание помещений

RСистема

Структура системы

Для обеспечения долгосрочной чистоты водного пути, когда испытание дождевой воды прекращается, вода в трубе автоматически возвращается в резервуар воды.Капельный поднос будет сжаты сжатым воздухом, чтобы выжать воду, так что нет воды в водопроводе и капельной головке, чтобы предотвратить длительное простое время работы.

Поскольку испытание будет генерировать большое количество потока дождевой воды, дождевая вода, выпадающая из испытания, будет собираться центрально через порт переполнения в нижней части рабочей камеры внутренней коробки.,и перерабатывается через фильтр.

Дренажный дренаж на полу

Внизу испытательной коробки имеются канавки и отверстия для дренажа. После испытания дождем накопленная вода поступает в резервуар осаждения, фильтруется и используется повторно.Дренажная канавка равна поверхности земли и не влияет на грузоподъемность пола испытательной коробки, а также на вход и выход испытуемых продуктов..

Метод управления потоком воды под давлением

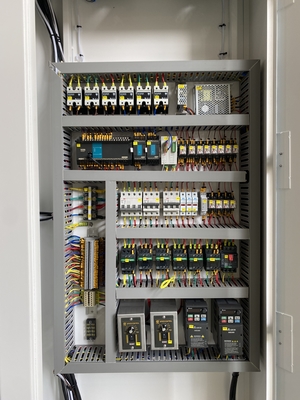

Система управления обратной связью с закрытым контуром состоит из датчика давления воды, датчика потока воды, контроллера, электромагнитного клапана, модуля привода AD, преобразователя частоты,и насос для регулирования потока воды. Управление PID

алгоритм используется для динамической работы испытательной камеры в режиме реального времени.

Водитель

Бесступенчатый инвертор с цифровым сигналом, модуль привода AD (рисунок только для справки)

Действующее устройство

Используйте горизонтальный многоступенчатый центробежный насос воды с низким уровнем шума, компактной структурой и небольшим размером установки (изображение только для справки)

Датчик гидравлического потока

Электронный датчик давления жидкости, электронный датчик потока жидкости (изображение только для справки)

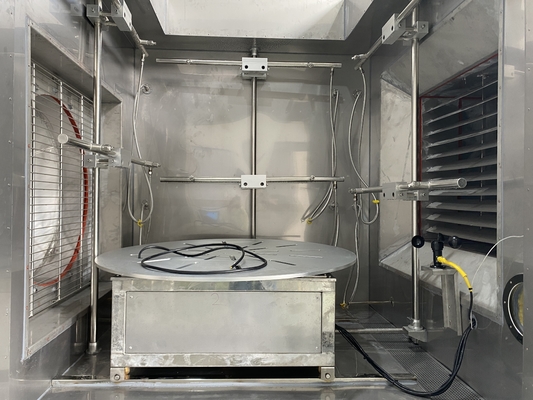

Водяная сосна

Специальная испытательная насадка дождя, испытательная насадка для распыливания воды (рисунок только для справки)

Скважина для отвода конденсата

Дренажные отверстия с конденсатом и конденсатом в цехе

Свертывающее отверстие

Внутри коробки расположено отверстие для переполнения, чтобы направить водный гид в испытательную камеру
