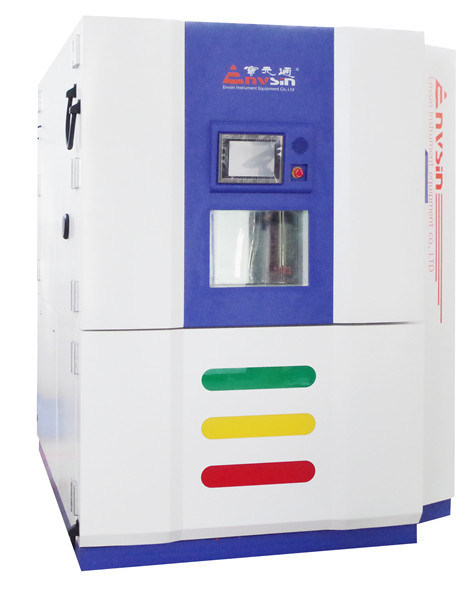

Стресс SAE-J1211 335L экранируя камеры экологического теста

Испытательное пространство

335L

Внутренний размер

800*650*650 мм(W×D×H)

Внешний размер

1800*2500*2300 мм(W*D*H)

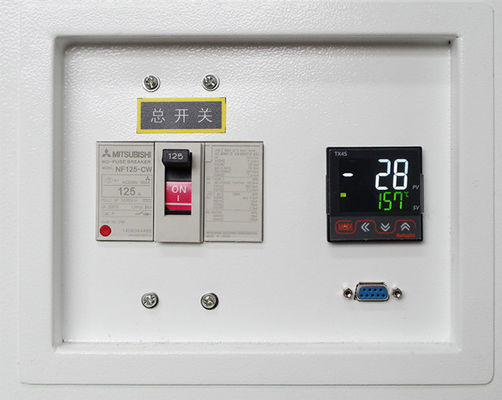

Электрическое питание

AC380V±10%,50Hz±1 четыре провода трехфазные + заземление ((3/N/PE),сопротивление заземлению <4Ω

Максимальная мощность.

65 кВт

Максимальная валюта

110А

Способ охлаждения

Водяное охлаждение

Структура системы

Структура из трех частей:недвижимая независимая испытательная зона.Прегревная зона.Преохлаждающая зона

Место установки

• Никаких сильных источников электромагнитного излучения вблизи
• Вблизи системы дренажа (в пределах 2 метров от холодильного агрегата, для конденсатной воды)
• Не менее 20000 кг/м2 грузоподъемности
• Подготовить правильное питание и водоснабжение
• Если необходимо водоснабжение или газоснабжение, следует сначала оборудовать
• Температура окружающей среды: 5°C~25°Cпредлагается, 25°C~35°C хорошо работает; ((для модели с воздушным охлаждением);5°C~40°C хорошо работает (для модели с водяным охлаждением)
• влажность окружающей среды: ≤ 85% RH;
• Окружающее давление: 86KPa ≈ 106KPa;
• Уверенность в наличии места для установки:

- Что?

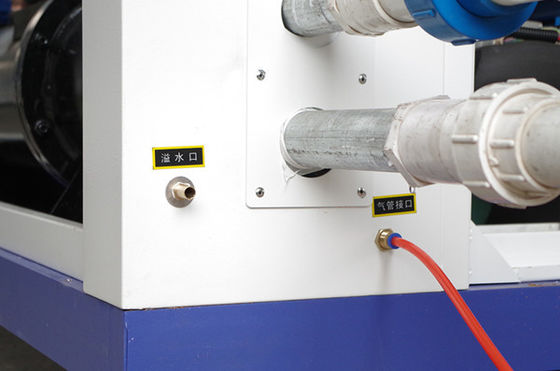

ВВода для очистки

Температура воды:5°C≤ Температура воды≤28°C достичь всех технических показателей, 28°C

Температура источника воды ≤10°C,необходимо предотвратить возникновение конденсатной воды

1:Если испытательная камера охлаждается воздухом, не требуется охлаждающая вода

2: Если пользователю необходимо построить систему охлаждения цикла воды, спецификация охлаждающей башни≥15 тонн или конденсационного блока охлаждающая мощность≥40КВ ((20°C)

3:система охлаждения воды должна соответствовать стандарту GB50050-1995 промышленный цикл охлаждения воды

Поток воды: ≥15 т/ч

Диаметр трубы: G2,5 дюйма ×2

гидравлическое давление:00,6 МПа

Дифференция гидравлического давления ≥ 0,2 МПа

Требования к качеству воды:GB50050-1995

Сжатие воздуха

Давление подачи сжатого воздуха:00,6 МПа ≈ 0,7 МПа

Влажность сжатого воздуха при пневматическом использовании: ≤ 30 g/m3

Влажность сжатого воздуха при использовании сухого воздуха:≤1,5 г/м3

Параметр испытания температуры рабочей камеры

Тепловые испытательные камеры для испытаний на удар - S2:

• Диапазон низкотемпературных ударов: -55°C−10°C
• Диапазон ударов при высокой температуре: +60°C ≈ +150°C

- Что?

Испытательная камера для ударов при низкой и высокой температуре + комнатной температуре-S3:

• Диапазон низкотемпературных ударов: -65°C -10°C
• Диапазон ударов при высокой температуре: +60°C ≈ +150°C
• PAMP Скрининг воздействия на окружающую среду
• Низкий температурный диапазон: -55°C -10°C
• Диапазон высоких температур: +60°C+125°C
• Градиент температуры: 30°C/мин
• Температурные колебания: ± 0,1°C ± 1,0°C
• Температурная однородность: ± 0,5°C ± 2,0°C
• Отклонение температуры:<±2°C

Примечание:

1. Испытания без нагрузки, соответствующие требованиям GB/T5170-2008, если нет иного специального уведомления.

2В диапазоне температуры 0°C+60°C, установка температуры удара и функции SARM Environmental Stress Screening не одобряются.

3. данные испытаний в охлажденной воздухом испытательной камере при температуре окружающей среды 25°C, хорошее состояние вентиляции; 35°C≥RT>25°C хорошо функционирует; низкий диапазон температур,скорость охлаждения и мощность тепловой нагрузки будут зависеть от изменяющейся температуры окружающей среды.

4.Данные испытаний в водоохлажденной испытательной камере при температуре воды ≤ 28°C, гидравлическое давление 0,3MPa ≈ 0,6Mpa, разница гидравлического давления ≥ 0,2Mpa

Прегрейте температуру.

Температура SV: +50°C+220°C

Время повышения температуры: RT→+220°C 50 мин.

Температура доохлаждения.

Температура PV:-75°C+70°C

Время понижения температуры: RT-75°C 60 мин.

Время восстановления

<15 мин ((измерение в выходе воздуха)

Стандарт испытаний

                          Экспериментальный стандарт-S2:

GB/T2423.22

MIL STD 202F, метод 107G

IEC 60068-2-14, испытание Na

BS 2011

DIN 40046, Испытание Na

JESD22-A101-A

                          Экспериментальный стандарт-S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 0144

EIA JED-2531A

Стандарт испытаний стрессового скрининга окружающей среды:

IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 ((EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211
