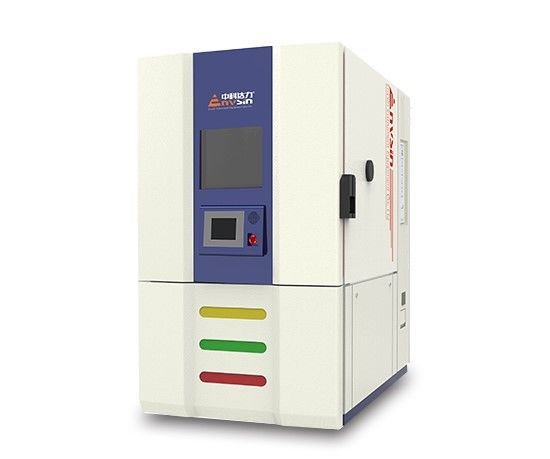

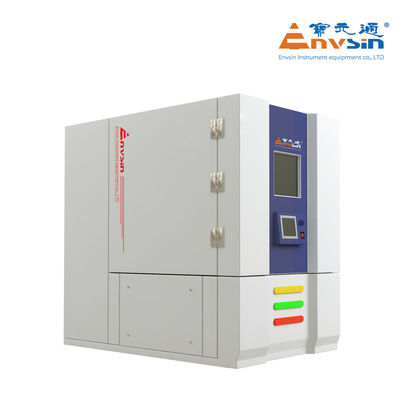

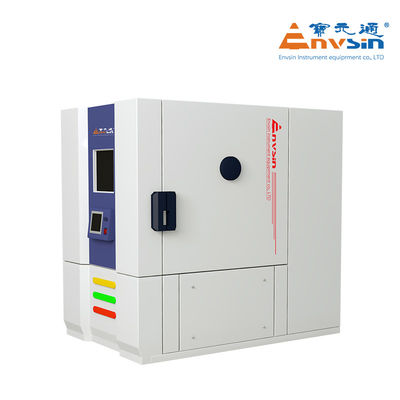

Камера с температурой и влажностью для экстремальных испытаний окружающей среды

Испытательное пространство

600 л

Внутренний размер

800*800*950 мм (W*D*H)

Внешний размер

1090 мм*1960 мм*1995 мм ((W*D*H)

Электрическое питание

AC380V±10%,50Hz±1,60A, 3/N/PE, сопротивление заземлению < 4Ω

Максимальная мощность.

60 КВт ((обычно 35 КВт)

Максимальная валюта

100А ((нормальный 30А)

Способ охлаждения

Водоохлаждаемая система охлаждения

Место установки

• Поверхность рабочего места должна быть плоской, хорошо вентилируемой; без горючих предметов, коррозионных газов или пыли
• Никаких сильных источников электромагнитного излучения вблизи
• Вблизи от дренажной системы (в пределах 2 метров для конденсатной воды)
• Не менее 15000 кг/м2 грузоподъемности
• Подготовить правильное питание и водоснабжение
• Если необходимо водоснабжение или газоснабжение, следует сначала оборудовать
• Температура окружающей среды: 5°C~25°Cпредлагается, 25°C~35°C хорошо работает; ((для модели с воздушным охлаждением);5°C~40°C хорошо работает (для модели с водяным охлаждением)
• Влажность окружающей среды: ≤ 85% RH
• Давление окружающей среды: 86KPa ≈ 106KPa
• Уверенность в наличии места для установки:

- Что?

Охлаждающая вода

Температура воды: 5°C≤ Температура воды ≤28°C. Если источником воды является охлажденная вода с кондиционером, ее температура ниже 10°C, необходимо принять некоторые меры для предотвращения конденсации воды в трубе.

1.Если принять дизайн охлаждения ветром, не нужно охлаждение водой

2Если пользователю необходимо построить новую систему циркуляции охлаждающей воды, охлаждающая башня стандарт ≥10 т, или охлаждающая мощность водоохладителя ≥35 КВт ((20°С)

3Система охлаждения воды: GB50050-1995

Поток воды: ≥ 10 т/час

Диаметр трубы: G2,5 дюйма ×2

Давление воды на входе:00,6 МПа

Различие давления воды на входе и выходе: ≥ 0,2 МПа

Потребность в воде:соответствует стандарту GB50050-1995

Испытание температуры

Температурный диапазон: -70°C+180°C

Примечание:

1. Испытание без нагрузки, соответствующее требованиям GB/T5170-2008, если нет иного специального уведомления.

2. Температура окружающей среды 25°C, хорошее состояние вентиляции: хорошо функционирует, если 35°C≥RT>25°C; скорость охлаждения и тепловая нагрузка будут зависеть от низкой температуры окружающей среды.

Температурные колебания: ± 0,1°C± 0,5°C

Однородность температуры:±0,5°C±1,0°C (пустой)

Отклонение температуры: ± 0,1°C ± 0,5°C

Градиент температуры:< 2,0°C

Линейная скорость изменения температуры -

-40°C+125°C, 11°C/мин при нагрузке 5 кг ПХБ

Нелинейная скорость изменения температуры:15°C/мин

Стандарты испытаний

1.GB/T 2423.1 Испытание низкой температуры

4.GJB 150.3 Испытание высокой температуры

2.GB/T 2423.2 Испытание высокой температуры

5.GJB 150.4 Испытание низкой температуры

3.GB/T2423.22 (Температурный тест на велосипеде)

6.IEC 60068-2 (испытание температуры)

Диаграмма тепловой емкости нагрузки

Применяется для испытания на стандартной температуре, тепловая способность к нагрузке варьируется от разного значения температуры.

Режим структуры

• Однокомнатная. Испытательная комната наверху, холодильник внизу, управление распределением энергии сзади.
• Главная панель управления у входной двери, а расширенная - с правой стороны.
• Дверь открывается справа налево.Каннал циркуляции воздуха и система кондиционирования воздуха расположены в задней части испытательного помещения:Холодильный теплообменникУстройство для измерения температуры и влажности.

Состав

• Внешний материал: статно покрытая с обеих сторон холоднокатаная сталь

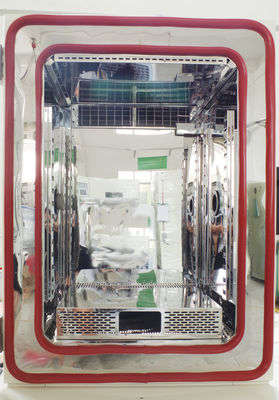

• Внутренний материал: SUS304 из нержавеющей стали
• Изоляционный материал: жесткий изоляционный слой из пенополиуретановой пеной

Подшипник груза

• Мощность погрузки полок: ≤ 50 кг ((средняя нагрузка)
• Мощность несущей рамы испытательного корпуса:≤20 кг ((при средней нагрузке)
• Общая масса нагрузки испытательного помещения ((поставки и дно) ≤ 80 кг

Дверь камеры

• Однодверные двери с петлями слева;
• Размер двери: 800×950 мм ((W×H);
• оборудование из кремниевого каучука и система отопления внутри для антиконденсации;

Окно наблюдения

Размер: 280×400 мм ((W×H), покрытое нагревающим антиморозным полым стеклом

Кабельные порты

2 порта с Φ50 мм на левой и правой сторонах, с винтовыми крышками и мягкими силиконовыми розетками.

Фары

В окне наблюдения

Стеллажи

2 полки внутри для образцов; регулируемая высота

Дренажные отверстия

Отводы конденсатной воды для конденсатной воды снаружи

Порт разлива

Расположен на задней стороне корпуса для сброса конденсатной воды

Мобильные касторы

Сильные регулируемые колеса

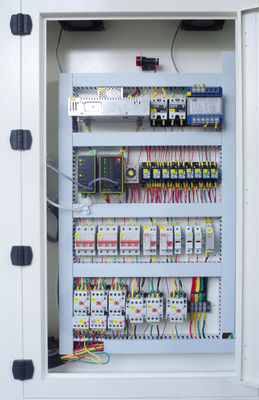

Отдельное проектирование воды/электричества

Система влажности и электрическая система управления отделены для обеспечения безопасности ((патент No.:ZL201220245236.8)
