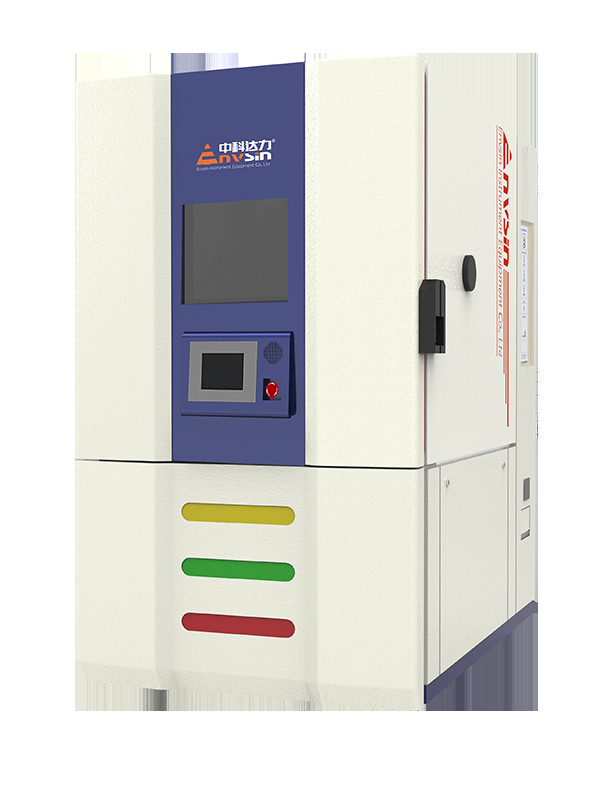

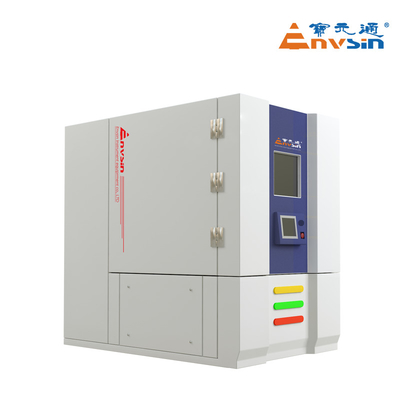

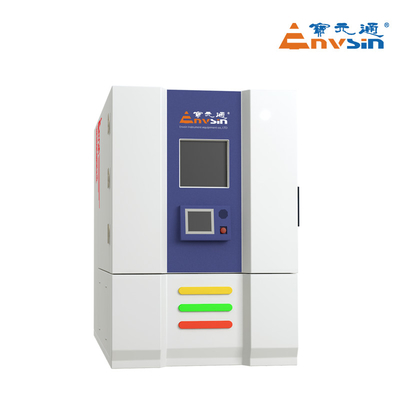

температура 990L SUS304 задействуя камеру теста ESS

Испытательное пространство

990L

Внутренний размер

1100*950*950 мм (W×D×H) (W×D×H)

Внешний размер

1350ммx1890ммx2050мм

Электрическое питание

AC380V±10%,50Hz±1,60A, 3/N/PE, сопротивление заземлению < 4Ω

Максимальная мощность.

75 кВт (средняя мощность около 35 кВт)

Максимальная валюта

130А ((средний ток около 55А)

Способ охлаждения

Водоохлаждаемая система охлаждения

Место установки

• Поверхность рабочей станции должна быть плоской, с хорошей вентиляцией; без горючих предметов, коррозионных газов или пыли.

• Никаких сильных источников электромагнитного излучения вблизи

• Вблизи от дренажной системы (в пределах 2 метров для конденсатной воды)

• Не менее 15000 кг/м2 грузоподъемности

• Подготовить правильное питание и водоснабжение

• Если необходимо водоснабжение или газоснабжение, следует сначала оборудовать

• Температура окружающей среды: 5°C~25°Cпредлагается, 25°C~35°C хорошо работает; ((для модели с воздушным охлаждением);5°C~40°C хорошо работает (для модели с водяным охлаждением)

• Влажность окружающей среды: ≤ 85% RH

• Давление окружающей среды: 86KPa ≈ 106KPa

• Уверенность в наличии места для установки:

  - Что?

- Что?

Охлаждающая вода

Температура воды: 5°C≤ Температура воды ≤28°C. Если источником воды является охлажденная вода с кондиционером, ее температура ниже 10°C, необходимо принять некоторые меры для предотвращения конденсации воды в трубе.

1Если принять конструкцию воздушного охлаждения, не нужно воды.

2.Если пользователю необходимо построить новую систему циркуляции охлаждающей воды.Стандарт охлаждающей башни

≥10 т, или охлаждающая способность водяного охладителя ≥35 КВт ((20°С).

3Система охлаждения воды: GB50050-1995

Поток воды: ≥ 10 тонн/час

Диаметр трубы: G2,5 дюйма ×2

Давление воды на входе:00,6 МПа

Различие давления воды на входе и выходе: ≥ 0,2 МПа

Запрос на воду: соответствует стандарту GB50050-1995

Испытание температуры

Температурный диапазон: -70°C+180°C

Примечание:1.Испытание без нагрузки, соответствующее требованиям GB/T5170-2008, если нет иного специального уведомления.

2. Температура окружающей среды 25°C, хорошее состояние вентиляции: хорошо функционирует, если 35°C≥RT>25°C; скорость охлаждения и тепловая нагрузка будут зависеть от низкой температуры окружающей среды.

Температурные колебания: ± 0,5°C

Однородность температуры:00,1°C ≈ 2,0°C

Отклонение температуры: ± 0,1°C ± 2,0°C

Градиент температуры:< 2,0°C

Линейная скорость изменения температуры -

в пределах - 45 ~ + 100 °C, 15 °C / мин.

Нелинейная скорость изменения температуры < 15°C/мин

Испытание температурной влажности

Температурный диапазон: +10°C+95°C

Диапазон влажности воздуха:10% RH ≈98% RH

Температурная однородность: ± 0,5°C ± 2,0°C

Однородность влажности:±1,0%RH ±5,0%RH

Отклонение температуры:±0,1°C±2,0°C

Отклонение влажности:±1,0% RH ±5,0% RH

Температурные колебания: ± 0,1°C ± 0,5°C

Воздушная влажность: ±1,0% RH ±3,0% RH

Градиент температуры: < 2,0°C

Градиент влажности < 5,0% RH

Стандарты испытаний

1 GB/T 2423.1 Испытание низкой температуры

5 GJB 150.3 Испытание высокой температуры

2 GB/T 2423.2 Испытание высокой температуры

6 GJB 150,4 Испытание низкой температуры

3 GB/T2423.34 Испытание климатического цикла

7 GJB 150.9 Испытание климата

4 Испытание климата по стандарту IEC60068-2

8 MIL-STD-202G-103Bиспытание влажности

Диаграмма тепловой емкости нагрузки

Применяется для испытания на стандартной температуре, тепловая способность к нагрузке варьируется от разного значения температуры.

Диаграмма контроля температуры и влажности
